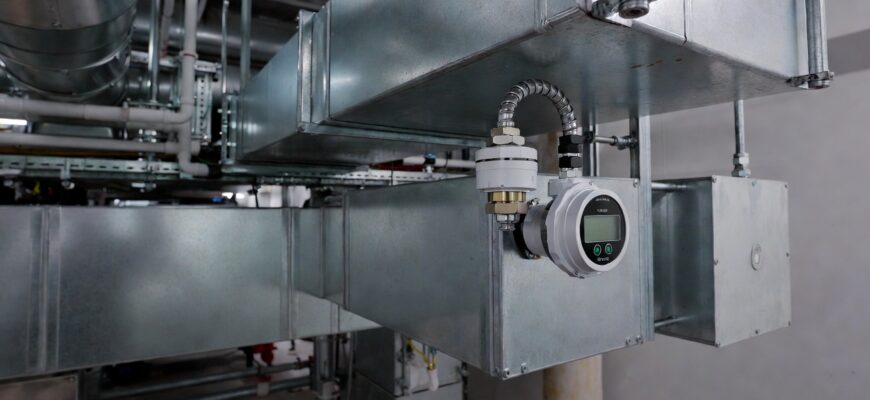

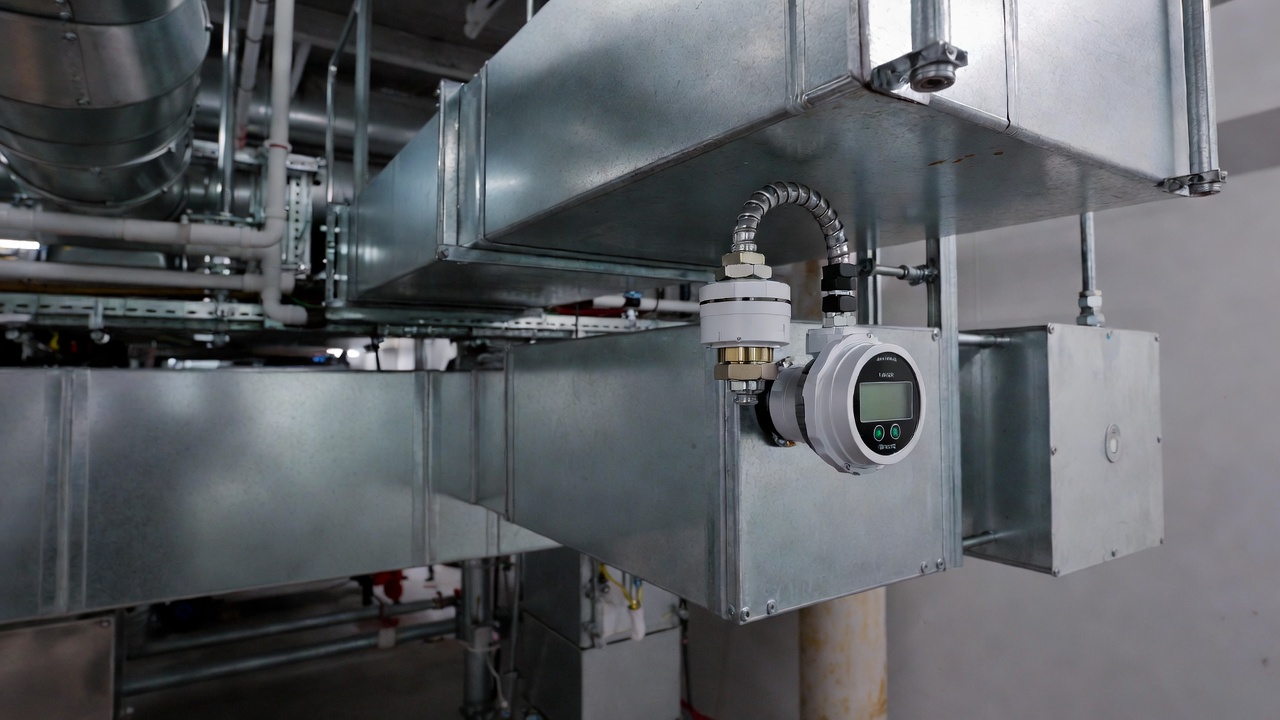

Датчик CO2 в вентиляции: зачем он нужен, как работает и как не потратить деньги зря

Если вы когда-либо сидели в переговорке, где воздух стал «тяжёлым», а мысли начали плыть после 15 минут встречи — вы уже сталкивались с последствиями отсутствия контроля углекислого газа. Это не просто дискомфорт. В офисах, школах, фитнес-центрах и даже в современных квартирах с хорошей герметичностью проблема духоты стоит очень остро.

Многие думают, что вентиляция работает по таймеру или встроенному таймеру. Но реальная потребность в воздухе зависит не от часов, а от количества людей. Один человек выделяет около 20–25 литров CO2 в час. Если в комнате 10 человек, концентрация газа растет в 10 раз быстрее. Включать вентиляцию на полную мощность, когда комната пуста — это греть улицу зимой и охлаждать её летом, сливая деньги на счетах за электричество и газ. Отключать её, когда там много людей — значит рисковать здоровьем сотрудников и падением продуктивности.

Решение здесь одно: установка датчика CO2 в систему управления вентиляцией. Это устройство, которое превращает вентиляцию из «глухой машины» в умный механизм, реагирующий на реальную ситуацию. В этой статье мы разберем, как именно это работает, какие датчики бывают, как их правильно разместить и как избежать типичных ошибок при монтаже.

Почему именно CO2, а не просто датчик движения или таймер?

Самый частый вопрос на этапе проектирования: зачем усложнять систему? Можно же поставить таймер на 2 часа работы или датчик присутствия, который сработает, если кто-то вошел.

Давайте посмотрим на логику работы этих систем с точки зрения реального опыта эксплуатации:

• Таймер. Он работает по расписанию. Если команда опоздала на встречу на 30 минут или закончила её раньше, вентиляция все равно будет работать на полную мощность или, наоборот, выключится. Вы не контролируете качество воздуха, вы контролируете время.
• Датчик движения (PIR). Он реагирует на перемещение. Если в комнате идет совещание, и все сидят неподвижно, датчик может «заснуть» и отключить вентиляцию. Или, наоборот, если в коридоре кто-то прошел, он даст команду на включение притока, хотя в самой комнате людей нет.
• Датчик CO2. Углекислый газ — это прямой индикатор дыхания людей. Он не врет. Если люди дышат, концентрация растет. Если людей нет — падает. Это единственный параметр, который дает системе вентиляции «понять», сколько свежего воздуха нужно именно сейчас.

Кроме того, CO2 — это не просто «душно». При концентрации выше 1000 ppm (частей на миллион) снижается концентрация внимания, появляется сонливость. При 1500–2000 ppm начинаются головные боли. Датчик позволяет удерживать уровень в безопасной зоне, автоматически подстраивая производительность системы.

Как это работает на практике: принцип работы системы

Визуализируем процесс, чтобы вы понимали, что происходит «под капотом» вашей системы вентиляции.

Датчик CO2 — это «глаза» системы. Он постоянно измеряет концентрацию газа в воздухе и передает эти данные на контроллер (регулятор) вентиляции. Контроллер сравнивает текущий показатель с заданным порогом (уставкой).

Если у вас стоит задача экономии энергии, система работает в режиме децентрализованного управления:

1. В комнате пусто. Датчик показывает 400–500 ppm (уровень атмосферы). Вентиляция работает на минимальном режиме или отключена.
2. В комнату зашли люди. Концентрация CO2 начала расти. Датчик передал сигнал: «500, 600, 700 ppm».
3. Контроллер плавно увеличивает скорость вентилятора или открывает клапан притока. Воздухообмен растет.
4. Пик активности: в комнате 15 человек. CO2 достиг 1000 ppm. Вентиляция выходит на полную мощность, обеспечивая максимальный приток.
5. Люди ушли. Уровень CO2 падает. Вентиляция сама выходит на минимальный режим.

Такой подход позволяет сэкономить до 30–40% энергии на нагреве или охлаждении воздуха по сравнению с постоянной работой на максимуме. Вы платите только за то, что нужно именно сейчас.

Виды датчиков CO2: что выбрать?

Рынок предлагает разные технологии измерений. Разница между ними колоссальная, и ошибка при выборе может стоить вам не только денег, но и нервов из-за неточных показаний.

1. NDIR-датчики (Недисперсионный инфракрасный анализ)

Это «золотой стандарт». Принцип работы основан на том, что молекулы CO2 поглощают инфракрасное излучение на определенной длине волны. Датчик посылает луч, и если в нем много CO2, приемник получает меньше энергии.

Преимущества:

• Высокая точность.
• Долговечность (ресурс 10+ лет).
• Отсутствие «дрейфа» показаний (не нужно постоянно калибровать).
• Не реагируют на другие газы (холодильный газ, пары спирта и т.д.).

Минусы: Выше цена по сравнению с аналогами.

2. Электрохимические датчики

Используются в дешевых решениях. Внутри есть ячейка с электролитом, где происходит реакция с CO2, генерирующая ток.

Преимущества: Дешевизна.

Минусы:

• Срок службы короткий (2–3 года), потом нужно менять ячейку.
• Сильно дрейфуют: показания могут «уплыть» на 10–20% за полгода.
• Чувствительны к другим газам. Например, если кто-то распылил освежитель воздуха или налил спирт, датчик может показать «катастрофический» уровень CO2, включив вентиляцию на максимум без причины.

Сравнение технологий

Характеристика	NDIR (Инфракрасный)	Электрохимический
Точность измерения	Высокая, стабильная	Средняя, со временем ухудшается
Срок службы	10 лет и более	2–3 года (нужна замена)
Влияние других газов	Отсутствует	Высокое (ложные срабатывания)
Цена устройства	Выше	Низкая
Рекомендация	Для офисов, школ, зон с людьми	Только для бытовых измерителей

Вывод: Если вы ставите систему для реального управления климатом, берите только NDIR. Экономия на датчике может привести к тому, что через год вентиляция будет работать вхолостую (если датчик «заврет» в меньшую сторону) или будет гонять воздух круглосуточно (если покажет завышенное значение).

Где и как устанавливать: ошибки, которые убивают эффективность

Даже самый дорогой датчик не сработает, если его поставить неправильно. В практике монтажа я сталкивался с ситуациями, когда оборудование стояло, но систем не работала должным образом именно из-за ошибок размещения.

Ошибки размещения

1. Установка на вытяжной канал. Это грубая ошибка. Вы измеряете «выхлоп» всей комнаты. Пока воздух дойдет от зоны дыхания до вытяжки, он смешается, и датчик не увидит локального пика. Система будет работать медленно, с запаздыванием.
2. Рядом с приточной решеткой. Если датчик висит прямо под струей свежего воздуха, он будет измерять чистый уличный CO2 (400 ppm) и постоянно занижать показания. Вентиляция будет недогружена.
3. В «мертвых зонах». Задняя часть комнаты, за шкафом или в углу, где воздух стоит. Там концентрация может быть завышена, но люди в центре комнаты будут чувствовать себя нормально. Система будет работать слишком усердно.
4. Близость к окнам и дверям. Сквозняк или открытие окна может резко обнулить показания, вызывая хаотичные скачки скорости вентилятора.

Правила правильной установки

Чтобы система работала адекватно, придерживайтесь следующих правил:

• Зона дыхания. Оптимальная высота установки — на уровне груди или головы человека. Обычно это 1,2–1,5 метра от пола. Если датчик висит под потолком, он может не заметить CO2, который скапливается ниже (хотя CO2 тяжелее воздуха, в помещении с перемешиванием он распределен, но лучше ориентироваться на зону активного дыхания).
• Локализация. Датчик должен находиться в центре зоны скопления людей, но не прямо над ними. Если это переговорная, ставьте его в центре потолка или на стене в центре комнаты. Если это open-space — датчик должен висеть над зоной рабочих столов.
• Корректный отступ. Отступите от приточных и вытяжных решеток минимум на 1–1,5 метра, чтобы потоки воздуха не влияли на измерения напрямую.
• Доступность. Не заклеивайте датчик мебелью или декором. Ему нужно «дышать» воздухом комнаты.

Как подключать: сигналы и настройка

Современные датчики CO2 обычно имеют аналоговый выход. Это значит, что они передают непрерывную информацию о концентрации воздуха, а не просто сигнал «включено/выключено».

Самый распространенный стандарт сигнала — 0–10 Вольт (0–10V) или 4–20 мА. Это позволяет системе плавно менять скорость вентилятора (PWM или ШИМ).

Пример настройки логики:

• 400–600 ppm: Вентилятор на 0% (или минимальный фоновый режим).
• 600–800 ppm: Вентилятор разгоняется до 50%.
• 800–1000 ppm: Вентилятор на 80%.
• 1000+ ppm: Вентилятор на 100%.

Это настраивается в контроллере системы вентиляции. Если у вас стоит простой термостат или реле, вы можете настроить датчик на «двупозиционное управление» (вкл/выкл), но это менее эффективно. В таком случае порог включения обычно ставится на 1000 ppm, а отключения — на 800 ppm (чтобы избежать частого включения/выключения).

Сценарии выбора: что подойдет именно вам?

Нет универсального решения. Вот как принимать решение в зависимости от вашей ситуации.

Сценарий 1: Небольшой офис или переговорная (до 20 кв.м)
Здесь важна простота и надежность. Не нужно навороченных серверов.

• Решение: Датчик с собственным дисплеем и реле (встроенным контактом).
• Логика: Когда уровень CO2 превышает 1000 ppm, реле замыкается и включает вытяжной вентилятор.
• Бюджет: Эконом-сегмент, но обязательно NDIR-технология.

Сценарий 2: Open-space или конференц-зал (до 200 кв.м)
Здесь много людей, воздух должен распределяться равномерно.

• Решение: Промышленный датчик с аналоговым выходом (0-10V).
• Логика: Подключение к центральной системе управления зданием (BMS) или локальному контроллеру приточно-вытяжной установки. Вентиляция работает плавно, меняя обороты.
• Особенность: Возможно, потребуется несколько датчиков в разных зонах большого зала.

Сценарий 3: Квартира или частный дом
Здесь эстетика и автономность важнее промышленной точности.

• Решение: Бытовые датчики с Wi-Fi или Bluetooth, которые можно подключить к системе «Умный дом».
• Логика: Датчик измеряет, отправляет сигнал на умную розетку или контроллер рекуператора/бризера.
• Совет: Ищите модели с калибровкой по атмосферному давлению.

Частые ошибки при эксплуатации

Установка датчика — это только половина дела. Без правильного обслуживания он может начать врать.

1. Игнорирование калибровки. Даже NDIR-датчики могут немного «дрейфовать». У хороших моделей есть функция ABC (Automatic Baseline Correction). Она автоматически калибрует датчик, предполагая, что раз в неделю (обычно ночью или в выходные) помещение проветривается и уровень CO2 падает до 400 ppm. Если датчик не умеет это делать, раз в год его нужно калибровать вручную (вынос на свежий воздух).

2. Загрязнение корпуса. Пыль, паутина или следы краски (если датчик перекрашивали при ремонте) могут закрыть оптический канал. Датчик начнет «слепнуть».

3. Отключение питания. При отключении электричества датчик сбрасывается. При включении ему нужно время на прогрев (обычно 5–15 минут). Не настраивайте систему так, чтобы она сразу включалась на максимум вслед за датчиком — подождите, пока он стабилизируется.

4. Ложные срабатывания в офисах. Иногда в офисах используют много чистящих средств или аэрозолей. Если датчик электрохимический, он среагирует на это. В этом случае проблема решается только заменой на NDIR.

Практические рекомендации: как сделать правильно

Чтобы система служила долго и честно, следуйте этому чек-листу:

1. Выбирайте NDIR. Не экономьте на технологии измерения. Это долгосрочное вложение.
2. Проверьте совместимость. Убедитесь, что ваш контроллер вентиляции умеет принимать сигнал от датчика (0-10V или Modbus). Иногда приходится покупать дополнительный модуль.
3. Правильная высота. 1,5 метра от пола — золотое правило. Если датчик висит под потолком, он не увидит проблемы в зоне дыхания.
4. Правильная уставка. Не ставьте порог включения на 400 ppm (это невозможно технически, это уровень улицы). Оптимальный диапазон для запуска активной вентиляции — 800–1000 ppm.
5. Доступ к сервису. Оставляйте место для обслуживания. Не зашивайте датчик в глухой гипсокартонный короб, если у него нет выносного сенсора.
6. Тестирование. После монтажа обязательно протестируйте систему. Зайдите в помещение, поговорите активно 5–10 минут. Посмотрите, как меняется график на контроллере и как реагирует вентиляция.

Итог: стоит ли оно того?

Установка датчика CO2 — это переход от «слепой» вентиляции к умному климат-контролю. Это не роскошь, а необходимость для помещений, где находится более 2–3 человек.

Вы получаете три вещи:
1. Здоровье и продуктивность — отсутствие головных болей и сонливости в течение дня.
2. Экономию — система не тратит энергию на нагрев/охлаждение пустых помещений.
3. Комфорт — отсутствие резких сквозняков и духоты.

Главное правило: не пытайтесь сэкономить на технологии измерения. Электрохимические датчики — это лотерея с деньгами, NDIR — это надежное решение. И самое важное: правильный монтаж и выбор места установки важнее, чем бренд самого датчика. Если поставить хороший датчик в угол за шкафом, он не поможет. Если поставить средний датчик в центр зоны дыхания — он спасет воздух.

Если вы планируете модернизацию вентиляции или новое строительство, включите датчик CO2 в проект сразу. Переделывать проводку и штробить стены потом будет в разы дороже.

Данная статья носит информационный характер. При проектировании систем вентиляции и выборе оборудования необходимо учитывать индивидуальные параметры помещения, климатические условия и требования нормативных документов (СНиП, СанПиН). Для сложных инженерных систем рекомендуется обращаться к профильным специалистам.
